Основные сведения о шнуре питания: что отличает стандартный шнур от действительно прочного шнура питания

Что считается шнуром питания и где проводится линия для тяжелых условий эксплуатации

Эта категория шире, чем думает большинство людей.

Шнур питания используется каждый раз, когда устройство или прибор не подключены жестко или не имеют собственного подключенного кабеля — монитор компьютера, сушилка для одежды, электрическая плита, портативное торговое оборудование. Один конец заканчивается литой вилкой, которая вставляется в розетку или розетку, а другой конец подключается к устройству через оголенные провода, розетку или соответствующий разъем.

Не каждый шнур питания построен по тем же стандартам, и именно здесь на практике действительно имеет значение различие «сверхмощный». Шнур, предназначенный для офисного принтера, стоящего на ковре, предъявляет другие структурные требования, чем тот, который идет к сверлильному станку в заводском цеху, ежедневно скручивается и разматывается, подвергается воздействию масла, влаги или пешеходного движения. Использование шнура для легких условий эксплуатации в тяжелых условиях не только быстрее изнашивается, но и становится настоящей угрозой безопасности, если оболочка трескается или устройство защиты от натяжения выходит из строя при многократном сгибании.

Напряжение и региональные стандарты, которые, как вы не можете предположить, универсальны

Шнур, созданный для сети одного региона, не будет безопасно работать в сети другого.

Шнуры питания не соответствуют ни одному глобальному стандарту, а это означает, что напряжение и частота, на которые рассчитан шнур, должны соответствовать региону, в который он поставляется, а не только устройству, к которому он подключен. Северная Америка, Центральная и Южная Америка, Япония и несколько других стран работают от напряжения 100–130 В при частоте 50–60 Гц. Большая часть остального мира работает от напряжения 220–240 В при частоте 50 Гц, и в обеих группах есть исключения, которые полностью используют разные напряжения или частоты.

Это особенно важно для производителей и дистрибьюторов, поставляющих одно и то же оборудование на несколько рынков, где единая спецификация шнура питания просто не соответствует электрическим нормам каждого региона. Ошибка в региональных спецификациях не является незначительным неудобством: шнур, рассчитанный на неправильный диапазон напряжения, представляет собой риск возгорания и повреждения оборудования, а не просто проблему совместимости.

Три компонента, от которых зависит каждый шнур питания

На первый взгляд все просто, но у каждой детали есть реальный режим отказа, если он недостаточно указан.

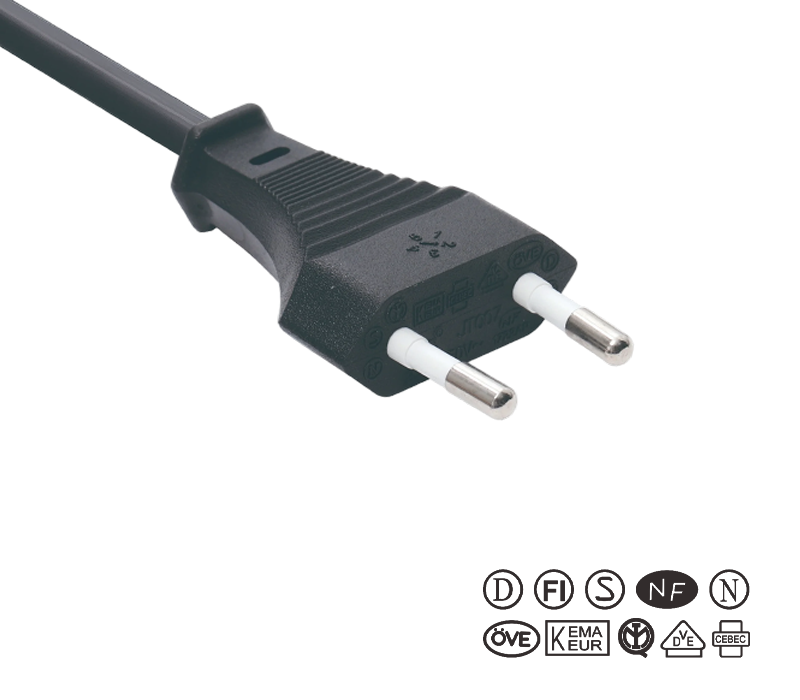

• Вилка Литой разъем, который соединяется с розеткой или розеткой, — его конфигурация контактов и настройка заземления — это то, на чем построены региональные стандарты, такие как NEMA.
• Сам шнур Изолированный пучок проводов, по которому фактически течет ток. Манометр, изоляционный материал и проводник учитывают все масштабы тока и окружающей среды, с которой шнур должен работать.
• Снятие напряжения Закрепляет шнур в месте его входа в корпус оборудования, снижая вероятность его отсоединения от точки подключения из-за движения, изгиба, вибрации или натяжения. На шнурах для тяжелых условий эксплуатации он часто усиливается предохранительной пружиной или опорной рукояткой для шины.

Из этих трех компонентов компенсатор натяжения чаще всего недооценивают, пока он не выйдет из строя. Шнур правильного сечения и прочной оболочкой все равно может преждевременно выйти из строя, если устройство разгрузки от натяжения позволяет повторяющейся передаче натяжения непосредственно на внутреннюю точку соединения, а не поглощает его.

Действительно важные стандарты разъемов: NEMA и IEC 60320

Две системы, которые решают разные части одной и той же проблемы.

В Северной Америке NEMA (Национальная ассоциация производителей электрооборудования) устанавливает стандарты конфигурации розеток, допустимого напряжения шнура и типа вилки. В вилках NEMA типа A используются два плоских контакта; Тип B добавляет заземляющий контакт, который является версией, необходимой для большинства силового оборудования, за исключением мелкой электроники.

Что касается подключения устройств, IEC 60320 является международным стандартом, наиболее широко используемым вне конфигураций вилки и розетки. Он определяет разъем, который подключается к самому оборудованию, с номиналами от C1 до C24 в зависимости от требований к току, напряжению и температуре.

Подбор неправильного типа разъема для устройства — это не просто проблема с подгонкой: разъем C13, рассчитанный на температуру 70°C, на устройстве, которое работает при более высокой температуре, например, на некоторых чайниках или плотном серверном оборудовании, представляет собой настоящий термический риск, и именно поэтому рейтинг C15 существует как отдельная спецификация, а не второстепенный вариант.

Соответствие конструкции шнура окружающей среде, которую он действительно увидит

Приложение определяет сборку гораздо больше, чем питание устройства.

Стандартные шнуры питания предназначены для сухих помещений с контролируемой температурой — офиса, серверной комнаты, бытового прибора, находящегося в одном месте. Если шнуру приходится работать в частично закрытом пространстве, рабочей зоне с высокой активностью или в любом месте с регулярным движением, влажностью или мусором, ему требуется более прочная конструкция, чтобы выдержать его. Это тот момент, когда сверхпрочный шнур питания — более толстый, с более прочной оболочкой, с усиленной защитой от натяжения — перестает быть приятным и становится единственным подходящим выбором.

Ориентация вилки здесь тоже имеет значение. Прямые вилки хорошо работают на открытом пространстве, но в условиях ограниченного пространства для оборудования угловая вилка уменьшает механическое напряжение, оказываемое на шнур в точке подключения, что значительно снижает износ в стесненных условиях.

Где мощные шнуры питания оправдывают свою цену

Премия оправдана в конкретных, предсказуемых условиях

Шнур питания для тяжелых условий эксплуатации стоит больше за фут, чем стандартный, и эту премию легко оправдать в узком наборе требовательных приложений: ручные инструменты с электроприводом, которые ежедневно тащат по рабочей площадке, сверлильное и фрезерное оборудование, подвергающееся воздействию металлической стружки и смазочно-охлаждающей жидкости, медицинские устройства, в которых выход из строя шнура не является приемлемым риском, и телекоммуникационное оборудование, работающее в менее контролируемых физических средах, чем в типичном офисе.
